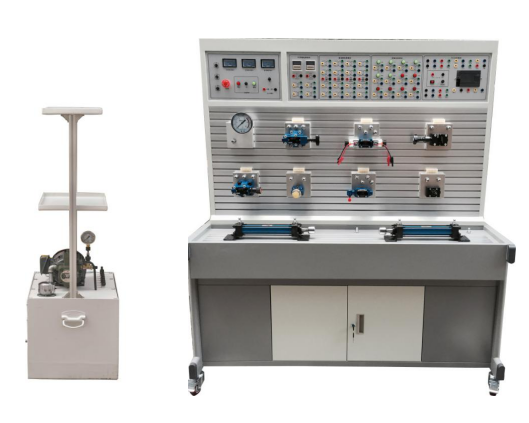

基本型液壓綜合實驗臺

一、概述：
   LG-SYQ01型 基本型液壓綜合實驗臺是我公司根據高校機電一體化對電、液控制的教學大綱要求，我公司液壓與PLC控制液壓實訓設備的優點，采用了開放型實訓臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。基本型液壓綜合實驗臺集真實的液壓元件、各執行模塊、繼電器控制單元、PLC編程控制技術于一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接（一體化）再和油箱固定在一起，油箱和控制屏單獨放置；帶有三相電源漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。
二、實訓裝置功能：
1、基本型液壓綜合實驗臺由實訓臺、實訓桌、電氣控制模塊、液壓泵站、液壓元件等組成。
2、實訓臺：鋁材結構平臺，主要用于安裝液壓相關元件，型材表面有標準的兩道固定槽最上面層主要以電氣控制位置。
3、實訓桌：鐵質雙層亞光密紋噴塑結構或全鋼框架結構，帶有集中收集實訓遺油設計，實訓桌下方設有元器件儲存柜，用于存放元器件。
三、技術參數：
1、輸入電源：三相五線，380V．允差±l0%，50Hz。
2、直流電源：DC24V
3、裝置容量：<2kVA。
4、工作環境溫度：－5℃～40℃；
5、工作濕度：≤90%(40℃時)；
6、外形尺寸：1520mm×700mm×1750mm
7、液壓泵站：最大容積60L．2mm鋼板、變量葉片泵及電機、油溫液面計、清潔蓋、空氣濾清器、吸油過濾器、耐震不銹鋼壓力表，L-HL46號液壓油。限壓式變量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。電機：額定電壓380V．額定功率1.5kW，絕緣等級B。
8、電源模塊：電源部分別配有一個380V電壓表、直流電壓表、電流表，監視裝置的交、直流輸入電源及電流指示。啟動/停止按鈕主要用于控制液壓泵站是否通電。配置急停按鈕等，提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓
9、PLC 主機模塊：主機選用西門子S7-200SMART CPU 1SR20數字量12點輸入/8點繼電器輸出。
10、配有控制模塊：PLC主機模塊、直流繼電器模塊、控制按鈕模塊、時間繼電器模塊等。
11、通過機械控制，傳統繼電器控制，先進的PLC自動控制及MGGS組態軟件控制、監控技術于一體，靈活實現其功能。
12、液氣壓仿真教學軟件：
（1）提供了大量液壓和氣動標準元件的圖庫、工作原理剖視圖和詳細的功能描述，各種回路都逼真地模擬這些元件的工作過程及原理。
（2）并可在回路中設置相關元件的技術參數。能進行液/氣壓知識的學習以及  回路的設計、測試和模擬。
（3）可設計并繪制符合工業標準化的回路圖，包括：液/氣壓回路圖、電液/氣控制電路圖、液/氣電-控制回路。
（4）軟件能夠判別回路設計是否正確，并給出提示。
（5）便于在教學中老師的講解和學生對氣動元件工作原理的理解掌握。提高了學 生的學習興趣，激發學習的主動性。
四、液壓元器件配置清單：
序號 型號/規格 名稱 數量 單位
1   實訓臺 1 臺
2 1520×700×1750（mm） 實訓桌 1 張
3 S7-200 SMART PLC主機模塊 1 塊
4 380V、24V 電源模塊 1 塊
5   控制按鈕模塊 1 塊
6   時間繼電器模塊 1 塊
7 泵站 電機 1 臺
8 變量葉片泵 1 臺
9 油溫液面計 1 只
10 空氣濾清器 1 只
11 吸油過濾器 1 只
12 耐震不銹鋼壓力表 1 只
13 油管托盤架 1 套
14 油箱 1 只
15 MOB40-200 雙作用油缸 2 只
16 2FRM5-31B/15QB 二通流量閥（調速閥） 2 只
17 3WE6A61B/CG24N9Z5L 二位三通電磁換向閥 2 只
18 4WE6C61B/CG24N925L 二位四通電磁換向閥 1 只
19 4WMM6C50BF 二位四通手控?fù)Q向閥 1 只
20 4WE6E61B/CG24N9Z5L 三位四通電磁換向閥（O） 1 只
21 4WE6J61B/CG24N9Z5L 三位四通電磁換向閥（H） 1 只
22 DRVP10-1-10 單向節流閥 1 只
23 RVP10-10B 單向閥 1 只
24 DB10-1-50B/100U 先導式溢流閥 1 只
25 DBDH6P10B/100 直動式溢流閥 1 只
26 DZ10-1-30B/100 先導式順序閥 1 只
27 DR10-4-50B/100Y 先導式減壓閥 1 只
28 SV10PA2-30B 液控單向閥 2 只
29 HED40P15/100Z14L24 壓力繼電器 2 只
30   三通 4 只
31   四通 3 只
32 YN-100ZQ/10MPa 耐震壓力表 1 只
33   行程開關 4 只
34 膠管 M16*1.5/8I-W-0.9M(裝好快速接頭) 10 根
35 M16*1.5/8I-W-0.7M(裝好快速接頭) 10 根
36   電機電源線 1 根
37 西門子 編程電纜 1 條
38 L-HL46 液壓油 2 桶
39   液壓實訓指導書 1 冊
40   PLC編程軟件、程序 1 盤
41   工具 1 套
五、可以完成的實訓項目
可完成幾十種液壓回路實訓（學生也可自行設計搭建其它回路），典型實訓如下：
 1、單級調壓回路
 2、多級調壓回路
 3、減壓回路
 4、卸荷回路
 5、進油節流調速回路
 6、回油節流調速回路
 7、旁油節流調速回路
 8、液壓缸差動連接的快速運動回路
 9、調速閥短接速度換接回路
10、調速閥串聯的速度換接回路
11、調速閥并聯的速度換接回路
12、用換向閥的換向回路
13、用“O”型機能換向閥的鎖緊回路
14、用液控單向閥的鎖緊回路
15、用順序閥控制的順序動作回路
16、用壓力繼電器控制的順序動作回路
17、用行程開關控制的順序動作回路
18、用調速閥控制的同步回
19、PLC編程軟件學習和使用
20、PLC與計算機的通訊，在線調試、監控
21、PLC控制的液壓基本回路實訓（優化控制）
